AIRTAC วาล์วควบคุมด้วยมือ (HAND VALVE) รุ่น 4H (ชนิด 5/2 ,5/3 ทาง)

4H Symbol
สัญลักษณ์วาล์ว

แมคคานิคอลวาล์ว Mechanical Valve นิวเมติกส์วาล์ว แบบมือโยก ชนิด 5/2 ,5/3 ทาง รุ่น 4H Series จาก AirTAC เป็นวาล์วที่มีลักษณะการใช้งานโดยมือโยก มีให้เลือกทั้งแบบ 2 ตำแหน่ง และ 3 ตำแหน่ง

4hแบบใช้มือโยก 5/2, 5/3

ตัวอย่างการเลือกรุ่น : 4H230C-08/4HA210-08

รุ่นสินค้าขนาดเกลียวOrifice mm² (CV)ชนิดเกลียวอุณหภูมิใช้งานชนิดลักษณะการทำงานแรงดัน (Mpa)
การทำงานมุม
4H(A)210-06 1/8" 5.5 ( 0.31 ) - : PT
T : NPT
PS : G
-20 ~ 70 °C 5/2 2 ตำแหน่ง ใช้มือโยก ±15° 0 ~ 0.8
4H(A)210-08 1/4" 12 ( 0.67 ) 5/2 2 ตำแหน่ง ใช้มือโยก ±15° 0 ~ 0.8
4H(A)310-08 1/4" 14 ( 0.78 ) 5/2 2 ตำแหน่ง ใช้มือโยก ±18° 0 ~ 0.8
4H(A)310-10 3/8" 16 ( 0.89 ) 5/2 2 ตำแหน่ง ใช้มือโยก ±18° 0 ~ 0.8
4H(A)230C-06 1/8" 25 ( 1.4 ) 5/3 3 ตำแหน่ง กลางปิด ใช้มือโยก ±8.5° 0 ~ 0.8
4H(A)230E-08 1/4" 30 ( 1.68 ) 5/3 3 ตำแหน่ง กลางปิด ใช้มือโยก ±8.5° 0 ~ 0.8
4H(A)330C-08 1/4" 50 ( 2.79 ) 5/3 3 ตำแหน่ง กลางปิด ใช้มือโยก ±10° 0 ~ 0.8
4H(A)330E-10 3/8" 5.5 ( 0.31 ) 5/3 3 ตำแหน่ง กลางปิด ใช้มือโยก ±10° 0 ~ 0.8

*หมายเหตุ การทำงานรุ่นปกติคันโยกจะค้างตำแหน่ง ส่วนรุ่น (A) คันโยกจะกลับด้วยสปริง
*C จะค้างตำแหน่งปิด *E จะค้างตำแหน่งระบายลม




AIRTAC วาล์วควบคุมแบบดึง-แบบกด (PUSH – PULL VALVE) รุ่น 3L/4L SERIES

3L Symbol
สัญลักษณ์วาล์ว

วาล์วควบคุมด้วยมือแบบดึงและกด (PUSH – PULL) แมคคานิคอลวาล์ว (Mechanical Valve) นิวเมติกส์วาล์ว รุ่น 3L Series แบบ 3/2 ทาง และ 4L Series แบบ 5/2 ทาง เป็นแบบแมคคานิค แบบใช้มือกดและดึง เพื่อเปลี่ยนการทำงาน มีรุ่นให้เลือกตามตาราง

3l 4lแบบใช้มือโยก 5/2, 5/3

ตัวอย่างการเลือกรุ่น : 4H230C-08/4HA210-08

รุ่นสินค้าขนาดเกลียวOrifice mm² (CV)ชนิดเกลียวอุณหภูมิใช้งานชนิดลักษณะการทำงานแรงดัน (Mpa)
3L110-06 1/8" 12 ( 0.67 ) - : PT
T : NPT
PS : G
-20 ~ 70 °C 3/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L210-06 1/8" 14 ( 0.78 ) 3/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L210-08 1/4" 16 ( 0.89 ) 3/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L310-08 1/4 25 ( 1.39 ) 3/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L310-10 3/8" 30 ( 1.67 ) 3/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L110-06 1/8" 12 ( 0.67 ) 5/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L210-06 1/8" 14 ( 0.78 ) 5/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L210-08 1/4" 16 ( 0.89 ) 5/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L310-08 1/4" 25 ( 1.39 ) 5/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L310-10 3/8" 30 ( 1.67 ) 5/2 2 ตำแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8

*หมายเหตุ รุ่น 3L เป็นวาล์ว 3/2 Way, รุ่น 4L เป็นวาล์ว 5/2 Way




AIRTAC วาล์วควบคุมด้วยมือแบบใช้มือเลื่อน เปิด–ปิด (HAND SLIDE VALVE) รุ่น HSV

HSV Symbol
สัญลักษณ์วาล์ว

วาล์วควบคุมด้วยมือ แบบเลื่อนเปิด – ปิด Mechanical Valve นิวเมติกส์วาล์ว รุ่น HSV Series จาก AirTAC มีลักษณะการใช้งานโดยการใช้มือเลื่อนตำแหน่งเพื่อ เปิดและปิด รุ่น HSV Series จะเป็นวาล์วชนิด 3/2 แบบ 2 ตำแหน่ง มีแบบและขนาดเกลียวให้เลือกใช้งานตามตาราง

hsvวาล์วแบบใช้มือเลื่อน 3/2

ตัวอย่างการเลือกรุ่น : HSV-08 / HSV06-SS / HSV08-FF / HSV10-FF

รุ่นสินค้าขนาดเกลียวOrifice mm² (CV)ชนิดเกลียวอุณหภูมิใช้งานชนิดลักษณะวิธีการทำงานลักษณะเกลียวแรงดัน (Mpa)
HSV06 1/8" 23 ( 1.28 ) - : PT
T : NPT
PS : G
5 ~ 60 °C 3/2 2 ตำแหน่ง มือเลื่อน รุ่น SS เป็นเกลียวตัวผู้ 2 ข้าง
รุ่น FF เป็นเกลียวตัวเมีย 2 ข้าง
รุ่น SF เป็นเกลียวตัวผู้ออกตัวเมีย
รุ่น ST เป็นเกลียวตัวเมียออกตัวผู้
0 ~ 0.8
HSV08 1/4" 40 ( 2.2 ) 5 ~ 60 °C 3/2 2 ตำแหน่ง มือเลื่อน 0 ~ 0.8
HSV10 3/8" 62 ( 3.5 ) 5 ~ 60 °C 3/2 2 ตำแหน่ง มือเลื่อน 0 ~ 0.8
HSV15 1/2" 140 ( 7.8 ) 5 ~ 60 °C 3/2 2 ตำแหน่ง มือเลื่อน 0 ~ 0.8
HSV20 3/4" 250 ( 13.8 ) 5 ~ 60 °C 3/2 2 ตำแหน่ง มือเลื่อน 0 ~ 0.8
HSV25 1" 392 ( 21.78 ) 5 ~ 60 °C 3/2 2 ตำแหน่ง มือเลื่อน 0 ~ 0.8



AIRTAC วาล์วควบคุมด้วยมือ (HAND VALVE) รุ่น 4HV

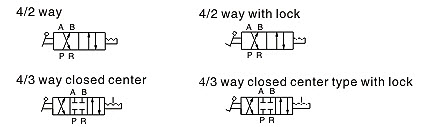

4HV 4HVL Symbol
สัญลักษณ์วาล์ว

วาล์วควบคุมด้วยมือแบบ Mechanical Valve นิวเมติกส์วาล์ว รุ่น 4HV Series จาก AirTAC เป็นวาล์วแบบมือโยก ชนิด 4/2 ทาง, 4/3 ทาง ลักษณะการทำงานจะเป็นแบบ 2 ตำแหน่ง รุ่น (4/2) และ 3 ตำแหน่ง รุ่น (4/3) โดยรุ่น 3 ตำแหน่ง จะมีตำแหน่งกลางคือ ตำแหน่งปิด สามารถเลือกรุ่นการใช้งานตามตาราง

4hvแบบก้านโยก 4/2, 4/3

ตัวอย่างการเลือกรุ่น : 4HV230-08-L

รุ่นสินค้าขนาดเกลียวการติดตั้งการป้องกันชนิดเกลียวOrifice mm² (CV)ชนิดลักษณะแรงดัน (Mpa)
4HV210-06 1/8" - : ติดตั้งที่ตัววาล์ว
S : ติดตั้งหน้าตู้
L : มีล็อค
ตำแหน่ง
  14 ( 0.78 ) 4/2 2 ตำแหน่ง 0 ~ 1.0
4HV210-08 1/4" 16 ( 0.89 ) 4/2 2 ตำแหน่ง 0 ~ 1.0
4HV310-08 1/4" 30 ( 1.67 ) 4/2 2 ตำแหน่ง 0 ~ 1.0
4HV310-10 3/8" 33 ( 18.3 ) 4/2 2 ตำแหน่ง 0 ~ 1.0
4HV410-15 1/2" 88 ( 4.89 ) 4/2 2 ตำแหน่ง 0 ~ 1.0
4HV410-20 3/4" 95 ( 5.27 ) 4/2 2 ตำแหน่ง 0 ~ 1.0
4HV230-06 1/8" 14 ( 0.78 ) 4/3 3 ตำแหน่ง กลางปิด 0 ~ 1.0
4HV230-08 1/4" 16 ( 0.89 ) 4/3 3 ตำแหน่ง กลางปิด 0 ~ 1.0
4HV330-08 1/4" 30 ( 1.67 ) 4/3 3 ตำแหน่ง กลางปิด 0 ~ 1.0
4HV330-10 3/8" 33 ( 18.3 ) 4/3 3 ตำแหน่ง กลางปิด 0 ~ 1.0
4HV430-15 1/2" 88 ( 4.89 ) 4/3 3 ตำแหน่ง กลางปิด 0 ~ 1.0
4HV430-20 3/4" 95 ( 5.27 ) 4/3 3 ตำแหน่ง กลางปิด 0 ~ 1.0



AIRTAC วาล์วควบคุมด้วยมือ (HAND VALVE) รุ่น S3

S3 Symbol
สัญลักษณ์วาล์ว

วาล์วควบคุม แมคคานิคอลวาล์ว วาล์วควบคุมด้วยมือ รุ่น S3 SERIES จาก AIR TAC จะมีให้เลือกใช้งานได้หลากหลายแบบมากๆ ลักษณะวาล์วจะเป็นแบบ 3/2 ทาง (3/2 Way) ซึ่งรุ่น S3 Series ของ Air TAC จะมีให้เลือกดังนี้

  • S3B วาล์วควบคุม แบบ ไม่มีปุ่ม (3/2 ทาง) Control Valve Basic Type (3/2 Way)
  • S3C วาล์วควบคุม แบบ ก้านยาว (3/2 ทาง) Control Valve Long Handle Type (3/2 Way)
  • S3D วาล์วควบคุม แบบ ก้านสั้น (3/2 ทาง) Control Valve Short Handle Type (3/2 Way)
  • S3Y วาล์วควบคุม แบบ ก้านโยก (3/2 ทาง) Control Valve Lever Type (3/2 Way)
  • S3R วาล์วควบคุม แบบ โรลเลอร์ (3/2 ทาง) Control Valve Roller Type (3/2 Way)
  • S3L วาล์วควบคุม แบบ โรลเลอร์ 2 จังหวะ (3/2 ทาง) Control Valve Roller with Free Return Type (3/2 Way)
  • S3V วาล์วควบคุม แบบ โรลเลอร์ แนวตั้งฉาก (3/2 ทาง) Control Valve Vertical Type (3/2 Way)
  • S3PL วาล์วควบคุม แบบ กดค้างสภาวะ (3/2 ทาง) Control Valve Latching Type (3/2 Way)
  • S3PM วาล์วควบคุม แบบ ปุ่มกดทรงดอกเห็ด (3/2 ทาง) Control Valve Mushroom Type (3/2 Way)
  • S3PF วาล์วควบคุม แบบ ปุ่มกดแบนเรียบ (3/2 ทาง) Control Valve Flat Type (3/2 Way)
  • S3PP วาล์วควบคุม แบบ ปุ่มกดนูน (3/2 ทาง) Control Valve Protruding Type (3/2 Way)
  • S3HS วาล์วควบคุม แบบ สวิทซ์บิด (3/2 ทาง) Control Valve Selector Type (3/2 Way)
s3 1 วาล์วควบคุมแบบต่างๆ 3/2
s3 2 วาล์วควบคุมแบบต่างๆ

ตัวอย่างการเลือกรุ่น : S3B-M5-G

รุ่นสินค้าขนาดเกลียวชนิดเกลียวอุณหภูมิใช้งานชนิดลักษณะการทำงานแรงดัน (Mpa)
S3B-M5 M5 - : PT
T : NPT
PS : G
-20 ~ 70 °C 3/2 2 ตำแหน่ง รุ่นมาตรฐาน* 0 ~ 0.8
S3B-06 1/8" 3/2 2 ตำแหน่ง รุ่นมาตรฐาน* 0 ~ 0.8
S3B-08 1/4" 3/2 2 ตำแหน่ง รุ่นมาตรฐาน* 0 ~ 0.8
S3C-M5 M5 3/2 2 ตำแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3C-06 1/8" 3/2 2 ตำแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3C-08 1/4" 3/2 2 ตำแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3D-M5 M5 3/2 2 ตำแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3D-06 1/8" 3/2 2 ตำแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3D-08 1/4" 3/2 2 ตำแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3Y-M5 M5 3/2 2 ตำแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 0.8
S3Y-06 1/8" 3/2 2 ตำแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 0.8
S3Y-08 1/4" 3/2 2 ตำแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 0.8
S3R-M5 M5 3/2 2 ตำแหน่ง โรลเลอร์ 0 ~ 0.8
S3R-06 1/8" 3/2 2 ตำแหน่ง โรลเลอร์ 0 ~ 0.8
S3R-08 1/4" 3/2 2 ตำแหน่ง โรลเลอร์ 0 ~ 0.8
S3L-M5 M5 3/2 2 ตำแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 0.8
S3L-06 1/8" 3/2 2 ตำแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 0.8
S3L-08 1/4" 3/2 2 ตำแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 0.8
S3V-M5 M5 3/2 2 ตำแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 0.8
S3V-06 1/8" 3/2 2 ตำแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 0.8
S3V-08 1/4" 3/2 2 ตำแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 0.8

หมายเหตุ * สามารถประกอบกับรุ่นต่างๆ ได้

ตัวอย่างการเลือกรุ่น : S3B-M5-G

รุ่นสินค้าขนาดเกลียวชนิดเกลียวอุณหภูมิใช้งานชนิดลักษณะสีการทำงานแรงดัน (Mpa)
S3PL-M5 M5 - : PT
T : NPT
PS : G
-20 ~ 70 °C 3/2 2 ตำแหน่ง R : แดง
G : เขียว
B : ดำ
แบบกดค้างสภาวะ 0 ~ 0.8
S3PL-06 1/8" 3/2 2 ตำแหน่ง แบบกดค้างสภาวะ 0 ~ 0.8
S3PL-08 1/4" 3/2 2 ตำแหน่ง แบบกดค้างสภาวะ 0 ~ 0.8
S3PM-M5 M5 3/2 2 ตำแหน่ง R : แดง
G : เขียว
B : ดำ
ปุ่มกดทรงดอกเห็ด 0 ~ 0.8
S3PM-06 1/8" 3/2 2 ตำแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 0.8
S3PM-08 1/4" 3/2 2 ตำแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 0.8
S3PF-M5 M5 3/2 2 ตำแหน่ง R : แดง
G : เขียว
B : ดำ
ปุ่มกด แบนเรียบ 0 ~ 0.8
S3PF-06 1/8" 3/2 2 ตำแหน่ง ปุ่มกด แบนเรียบ 0 ~ 0.8
S3PF-08 1/4" 3/2 2 ตำแหน่ง ปุ่มกด แบนเรียบ 0 ~ 0.8
S3PP-M5 M5 3/2 2 ตำแหน่ง R : แดง
G : เขียว
B : ดำ
ปุ่มกด นูนออกมา 0 ~ 0.8
S3PP-06 1/8" 3/2 2 ตำแหน่ง ปุ่มกด นูนออกมา 0 ~ 0.8
S3PP-08 1/4" 3/2 2 ตำแหน่ง ปุ่มกด นูนออกมา 0 ~ 0.8
S3HS-M5 M5 3/2 2 ตำแหน่ง R : แดง
G : เขียว
B : ดำ
แบบสวิทซ์บิด 0 ~ 0.8
S3HS-06 1/8" 3/2 2 ตำแหน่ง แบบสวิทซ์บิด 0 ~ 0.8
S3HS-08 1/4" 3/2 2 ตำแหน่ง แบบสวิทซ์บิด 0 ~ 0.8
