รีเลย์และลิมิตสวิตช์ต่างๆ
Relay and Limit Switch

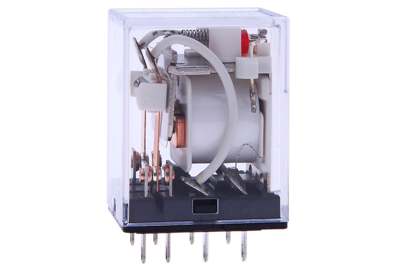

รุ่น HJ Series
คุณลักษณะ
เป็นรีเลย์ที่ใช้ในอุตสาหกรรมทั่วไป มีระบบตรวจจับขดลวดชำรุดเสียหาย (เฉพาะรุ่นที่มี LED เท่านั้น) ซ็อคเกตขั้วต่อสายที่ป้องกันนิ้วมือ เพื่อความปลอดภัยของผู้ใช้งาน หน้าสัมผัส เป็นมิตรกับสิ่งแวดล้อม ไม่มีแคดเมียม (Cd)
ประโยชน์การนำไปใช้งาน : ใช้ในตู้ควบคุม, ใช้ในเครื่องจ่ายไฟ, เครื่องเล่น, เครื่องมือ, เครื่องเชื่อม
- HJ2 : คอนแทคSPDT (5A 250 VAC) 2 ชุด
- HJ4 : คอนแทคSPDT (7A 250 VAC) 2 ชุด-
- มีรุ่นแรงดันไฟอินพุท 12 VDC, 24 VDC และ 220/ 240 VAC ให้เลือก
- มีคอนแทค 2 แบบให้เลือกสั่งซื้อ Form C 4 ชุด (5A 250V AC), Form C 2 ชุด (7A 250V AC)
คุณสมบัติ
| รุ่น | ชนิด | ใช้ไฟ | เอาท์พุท |
|---|---|---|---|
| HJ2-DC 12V | Plug-in | 12VDC | SPDT 2 ชุด |
| HJ4-DC 12V | SPDT 4 ชุด | ||
| HJ2-DC 24V | 24VDC | SPDT 2 ชุด | |
| HJ4-DC 24V | SPDT 4 ชุด | ||
| HJ2-AC220/240V | 220/240VAC | SPDT 2 ชุด | |
| HJ4-AC220/240V | SPDT 4 ชุด | ||
| HJ2-L-DC 12V | Plug-in พร้อม LED | 12VDC | SPDT 2 ชุด |
| HJ4-L-DC 12V | SPDT 4 ชุด | ||
| HJ2-L-DC 24V | 24VDC | SPDT 2 ชุด | |
| HJ4-L-DC 24V |
SPDT 4 ชุด |
||
| HJ2-L-AC 220/240V | 220/240VAC | SPDT 2 ชุด | |
| HJ4-L-AC 220/240V | SPDT 4 ชุด |
| รุ่น | HJ2-DC 12V | HJ2-DC 24V | HJ2-AC 220/240V | HJ4-DC 12V | HJ4-DC 24V | HJ-AC 220/240V | |
|---|---|---|---|---|---|---|---|
| ชนิด | Plug-in SPDT (FORM C) 2 ชุด | Plug-in SPDT (FORM C) 4 ชุด | |||||
| ความเร็วในการทำงานสูงสุด | 20cmp (ครั้ง/นาที) | ||||||
| แรงดันไฟเบรคด่วน์เริ่มต้น | ระหว่างคอนแทคเปิด | 1,000Vrms เป็นเวลา 1 นาที | |||||
| ระหว่างคอนแทคปิด | 2,000Vrms เป็นเวลา 1 นาที | ||||||
| ระหว่างคอนแทคและคอยล์ | 2,000Vrms เป็นเวลา 1 นาที | ||||||
| เวลทำงาน (ปกติ) | สูงสุด 20ms | ||||||
| เวลาในการปล่อย (เมื่อไม่มีไดโอด) (ที่แรงดันไฟปกติ) | สูงสุด 20ms | ||||||
| อุณหภูมิที่เพิ่มขึ้นสูงสุด (70°C ที่แรงดันไฟปกติ) | 60°C | ||||||
| ความต้านทานต่อการกระแทก | Functional | ต่ำสุด 100m/s2 (10G) | |||||
| Destructive | ต่ำสุด 1,000m/s2 (100G) | ||||||
| อุณหภูมิ / ความชื้นแวดล้อม | -40 ถึง 70°C / 5-85%RH (ไม่เป็นน้ำแข็งและไม่ควบแน่นเป็นหยดน้ำ ที่อุณหภูมิต่ำ) | ||||||
| คอนแทค(โลหะผสม) | ความต้านทานของคอนแทคเริ่มต้น (โดยที่แรงดันตกค้าง 6VDC 1A) | สูงสุด 50mΩ | |||||
| ความสามารถในการสวิทช์ | 7A 250VAC, 5A 250VAC | 5A 250VAC, 3A 250VAC | |||||
| กำลังไฟในการสวิทช์ (สูงสุด) | 1,750VA | 1,250VA | |||||
| แรงดันไฟในการสวิทช์ (สูงสุด) | 250VAC | ||||||
| กำลังไฟในการสิวทช์ (สูงสุด) | 7A | 5A | |||||
| อายุการใช้งานทางกล (ครั้ง) | ต่ำสุด 2x107 (ที่ 180cpm) | ||||||
| อายุการใช้งานทางไฟฟ้าเมื่อใช้กับโหลดความต้านทาน (ครั้ง) | 105 (7A 250VAC) 5x105 (5A 250VAC) |
105 (5A 250VAC) 2x105 (3A 250VAC) |
|||||
| คอยล์ | แรงดันไฟของคอยล์ | 12VDC | 24VDC | 220/240VAC | 12VDC | 24VDC | 220/240VAC |
| กำลังไฟใช้งาน (ปกติ) | 0.9W | 0.9W | 1.2-1.5VA (50Hz) 1.0-1.3VA (60Hz) |
0.9W | 0.9W | 1.2-1.5VA (50Hz) 1.0-1.3VA (60Hz) |
|
| แรงดันไฟ Pick-up (20°C) | 9.6VDC | 19.2VDC | 176VAC | 9.6VDC | 19.2VDC | 176VAC | |
| แรงดันไฟ Drop-up (20°C) | 1.2VDC | 2.4VDC | 72VAC | 1.2VDC | 2.4VDC | 72VAC | |
| กระแสไฟของคอยล์ (±20%) | 75mA | 37mA | 6.8/7.8mA (50Hz) 5.6/6.4mA (60Hz) |
75mA | 37mA | 6.8/7.8mA (50Hz) 5.6/6.4mA (60Hz) |
|
| ความต้านทานของคอยล์ (20°C)(±20%) | 160Ω (±10%) | 650Ω (±10%) | - | 160Ω (±10%) | 650Ω (±10%) | - | |
| แรงดันไฟสูงสุดที่ยอมได้ (70°C) | 13.2VDC | 26.4VDC | 264VAC | 13.2VDC | 26.4VDC | 264VAC | |
| น้ำหนัก | 31g | 32g | |||||
| อุปกรณ์เสริม | ช็อคเกตขั้วต่อสาย รุ่น HJ2-SFD-S (แบบคอนแทค 2 ชุด), รุ่น HJ4-SFD-S (แบบคอนแทค 2/4 ชุด) | ||||||
| รุ่น | HJ2-L-DC 12V | HJ2-L-DC 24V | HJ2-AC-L 220/240V | HJ4-L-DC 12V | HJ4-L-DC 24V | HJ-L-AC 220/240V | |
|---|---|---|---|---|---|---|---|
| ชนิด | Plug-in SPDT มี LED (FORM C) 2 ชุด | Plug-in มี LED SPDT (FORM C) 4 ชุด | |||||
| ความเร็วในการทำงานสูงสุด | 20cmp (ครั้ง/นาที) | ||||||
| แรงดันไฟเบรคด่วน์เริ่มต้น | ระหว่างคอนแทคเปิด | 1,000Vrms เป็นเวลา 1 นาที | |||||
| ระหว่างคอนแทคปิด | 2,000Vrms เป็นเวลา 1 นาที | ||||||
| ระหว่างคอนแทคและคอยล์ | 2,000Vrms เป็นเวลา 1 นาที | ||||||
| เวลทำงาน (ปกติ) | สูงสุด 20ms | ||||||
| เวลาในการปล่อย (เมื่อไม่มีไดโอด) (ที่แรงดันไฟปกติ) | สูงสุด 20ms | ||||||
| อุณหภูมิที่เพิ่มขึ้นสูงสุด (70°C ที่แรงดันไฟปกติ) | 60°C | ||||||
| ความต้านทานต่อการกระแทก | Functional | ต่ำสุด 100m/s2 (10G) | |||||
| Destructive | ต่ำสุด 1,000m/s2 (100G) | ||||||
| อุณหภูมิ / ความชื้นแวดล้อม | -40 ถึง 70°C / 5-85%RH (ไม่เป็นน้ำแข็งและไม่ควบแน่นเป็นหยดน้ำ ที่อุณหภูมิต่ำ) | ||||||
| คอนแทค(โลหะผสม) | ความต้านทานของคอนแทคเริ่มต้น (โดยที่แรงดันตกค้าง 6VDC 1A) | สูงสุด 50mΩ | |||||
| ความสามารถในการสวิทช์ | 7A 250VAC, 5A 250VAC | 5A 250VAC, 3A 250VAC | |||||
| กำลังไฟในการสวิทช์ (สูงสุด) | 1,750VA | 1,250VA | |||||
| แรงดันไฟในการสวิทช์ (สูงสุด) | 250VAC | ||||||
| กำลังไฟในการสิวทช์ (สูงสุด) | 7A | 5A | |||||
| อายุการใช้งานทางกล (ครั้ง) | ต่ำที่สุด 2x107 (ที่ 180cpm) | ||||||
| อายุการใช้งานทางไฟฟ้าเมื่อใช้กับโหลดความต้านทาน (ครั้ง) | 105 (7A 250VAC) 5x105 (5A 250VAC) |
105 (5A 250VAC) 2x105 (3A 250VAC) |
|||||
| คอยล์ | แรงดันไฟของคอยล์ | 12VDC | 24VDC | 220/240VAC | 12VDC | 24VDC | 220/240VAC |
| กำลังไฟใช้งาน (ปกติ) | 0.9W | 0.9W | 1.2-1.5VA (50Hz) 1.0-1.3VA (60Hz) |
0.9W | 0.9W | 1.2-1.5VA (50Hz) 1.0-1.3VA (60Hz) |
|
| แรงดันไฟ Pick-up (20°C) | 9.6VDC | 19.2VDC | 176VAC | 9.6VDC | 19.2VDC | 176VAC | |
| แรงดันไฟ Drop-up (20°C) | 1.2VDC | 2.4VDC | 72VAC | 1.2VDC | 2.4VDC | 72VAC | |
| กระแสไฟของคอยล์ (±20%) | 75mA | 37mA | 6.8/7.8mA (50Hz) 5.6/6.4mA (60Hz) |
75mA | 37mA | 6.8/7.8mA (50Hz) 5.6/6.4mA (60Hz) |
|
| ความต้านทานของคอยล์ (20°C)(±20%) | 160Ω (±10%) | 650Ω (±10%) | - | 160Ω (±10%) | 650Ω (±10%) | - | |
| แรงดันไฟสูงสุดที่ยอมได้ (70°C) | 13.2VDC | 26.4VDC | 264VAC | 13.2VDC | 26.4VDC | 264VAC | |
| น้ำหนัก | 31g | 32g | |||||
| อุปกรณ์เสริม | ช็อคเกตขั้วต่อสาย รุ่น HJ2-SFD-S (แบบคอนแทค 2 ชุด), รุ่น HJ4-SFD-S (แบบคอนแทค 2/4 ชุด) | ||||||
