AIRTAC 3V SERIES วาล์วควบคุมทิศทาง หรือโซลินอยด์วาล์ว รุ่น 3V
วาล์วลม นิวเมติกส์วาล์ว รุ่น 3 V SERIES จาก AIR TAC เป็นวาล์วลม โซลินอยด์วาล์ว แบบ 3/2 Way มีลักษณะการทำงานโดยใช้คอยส์ไฟฟ้าเป็นตัว เปิด/ปิด การทำงาน และมีให้เลือกใช้งานที่แบบคอยส์คู่และคอยส์เดี่ยว แรงดันไฟคอยส์มี 24V, 110V, 220V เลือกได้ตามตาราง
โซลินอยด์วาล์ว 3/2ตัวอย่างการเลือกรุ่น : 3V210-08-NC-AC220V
| รุ่นสินค้า | ขนาดเกลียว | แรงดันไฟฟ้า | การต่อสาย | Orifice mm² (CV) | อุณหภูมิใช้งาน | การสิ้นเปลืองกำลัง | การทำงาน | แรงดันที่ใช้ (Mpa) | |
|---|---|---|---|---|---|---|---|---|---|
| AC | DC | ||||||||
| 3V110-M5 | M5 | - AC 220V - AC 110V - AC 24V - DC 24V - DC 12V |
- ปลั๊กDIN - คอยล์มีสาย |
5.5 ( 0.31 ) | 5 ~ 60 °C | 2.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 |
| 3V110-06 | 1/8" | 12 ( 0.67 ) | 5 ~ 60 °C | 2.5VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V210-06 | 1/8" | 14 ( 0.78 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V210-08 | 1/4" | 16 ( 0.89 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V310-08 | 1/4" | 25 ( 1.4 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V310-10 | 3/8" | 30 ( 1.68 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V120-M5 | M5" | 5.5 ( 0.31 ) | 5 ~ 60 °C | 2.5VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V120-06 | 1/8" | 12 ( 0.67 ) | 5 ~ 60 °C | 2.5VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V220-06 | 1/8" | 14 ( 0.78 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V220-08 | 1/4" | 16 ( 0.89 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V320-08 | 1/4" | 25 ( 1.4 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
| 3V320-10 | 3/8" | 30 ( 1.68 ) | 5 ~ 60 °C | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||

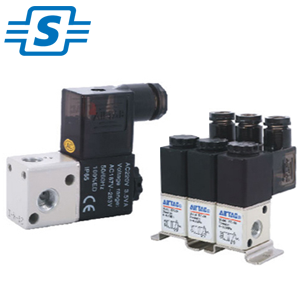

AIRTAC 3V1 SERIES วาล์วควบคุมทิศทาง หรือโซลินอยด์วาล์ว รุ่น 3V1
วาล์วลม นิวเมติกส์วาล์ว 3V1 SERIES AirTAC เป็นวาล์วลม โซลินอยด์วาล์ว แบบ 3/2 ทาง ตัวเล็กแบบลูกเต๋า SOLENOID VALVE 3/2 WAY (AIRTAC) มีลักษณะการทำงานโดยใช้คอยส์ไฟฟ้าเป็นตัว เปิด ปิด การทำงาน แรงดันไฟคอยส์มี 24V ,110V และ 220V สามารถเลือกได้ตามตารางตัวอย่างการเลือกรุ่นด้านล่าง
โซลินอยด์วาล์ว 3/2ตัวอย่างการเลือกรุ่น : 3V1-M5-AC220V/3V1-06-AC24V-3F
| รุ่นสินค้า | ขนาด เกลียว | แรงดัน ไฟฟ้า | แบบการ ต่อสาย | Orifice mm2 (CV) | อุณหภูมิ ใช้งาน | การสิ้นเปลืองไฟฟ้า | การทำงาน | แรงดันที่ใช้ (Mpa) | |
|---|---|---|---|---|---|---|---|---|---|
| AC | DC | ||||||||
| 3V1-M5 | M5 | - AC 220V - AC 110V - AC 24V - DC 24V - DC 12/24V |
- ปลั๊ก DIN - คอยล์ มีสาย |
1.2 | 5 ~ 60 °c | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 |
| 3V1-06 | 1/8" | 1.2 | 5 ~ 60 °c | 3.5 VA | 2.5 W | 3/2 คอยล์ 1 ข้าง | 0.15 ~ 0.8 | ||
